Как сделать ремонт или замену неисправных подшипников в циркуляционной пиле Интерскол 210 самостоятельно

При помощи циркуляционной (или дисковой пилы) режут дерево, а также его производные. Например, фанеру, древесно-стружечные плиты и так далее. Создаются большие неудобства для владельцев инструмента, когда он выходит из строя.

Как разобрать и выполнить ремонт, заменить подшипники дисковой пилы Интерскол в домашних условиях?

Описание циркулярной пилы Интерскол 210

Кроме деревянных поверхностей и материалов их них, данное устройство отлично справляется с распиловкой пластика. Композитные материалы и цветные металлы также поддаются действию циркуляционной пилы. Для работы с цветными металлами применяются специальные пильные диски.

Тип циркуляционной плиты Интерскол дисковый, конструкция ее называется ручной. Мощности достигает 1900 ватт. Диски вращаются со скоростью не менее пяти тысяч оборотов в минуту.

Данный агрегат обладает плавным пуском, пусковой ток обладает ограничением, обороты регулируются и поддерживаются, защищена от перегрева.

Сконструирован этот электрический инструмент достаточно просто, но иногда и с ним случаются поломки. Со многими неисправностями циркуляционных пил вполне возможно справиться самостоятельно.

Составляющими циркуляционной пилы являются такие элементы:

1. Кожух сверху, защищающий устройство. Чтобы выбросить опилки, у него есть специальное отверстие.
2. Электрический мотор располагается в корпусе, там же есть пусковая кнопка. В некоторых моделях электрических циркуляционных пил есть возможность работы с помощью аккумуляторов, значит, корпус будет иметь и блок аккумулятора.
3. Еще есть корпус снизу, он также защищает устройство тогда, когда элемент резания выходит из пиломатериала.
4. Также есть наличие пильного диска, который закреплен снаружи редукторного вала при помощи болтов либо гаек.
5. Упор, находящийся параллельно. С его помощью вы добиваетесь точного, ровного пропила. При этом не приходится использовать дополнительные приспособления.
6. Пила ставится на заготовку либо шину. Углы ставятся разными. Это устройство получило название опорной плиты. Еще ее называют подошвой в устройстве.
7. Глубина в данной циркуляционной пиле также регулируется. Пильный диск соответственно опорной плите регулируется с его вылетом.
8. Угол, с которой наклоняется подошва, также возможно регулировать. Пилить вы можете под разными углами, наклоняя устройство.

Принципом работы данной циркуляционной пилы является получение питания от электрической сети, а, возможно, вы воспользуетесь батареей. В этом случае электрическая цепь разрывается. Включенная пусковая клавиша подает ток к двигателю дисковой пилы. Мотор начинает работать, передает вращение пильного диска посредством редуктора.

Впоследствии вы ставите пилу к заготовке, используя подошву, или примените шину направления. А далее вы можете делать распиловку как в поперечном, так и в продольном пилении.

Какие бывают повреждения, и как их определить

Очень типичными неисправностями для циркулярок становятся такие:

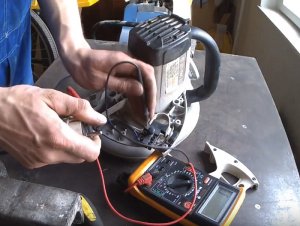

— инструмент перестает включаться. Необходимо сделать проверку сетевого кабеля, вилки, а, возможно, возникли проблемы с электрическими щетками;

— происходит сильное перегревание мотора. Вполне вероятно, возникло, межвитковой обрыв (замыкание). Это происходит или в якоре, или в статоре, а именно в их катушках. Бывает, вы просто сверх меры эксплуатируете инструмент;

-редуктор в циркулярке также может перегреваться. Это бывает из-за испорченного подшипника. Или шестерни недостаточно смазаны;

— искрение щеток. Просто они уже достаточно изношены;

— вы наблюдаете кольцо горения снаружи двигательного коллектора. Это явление вызывается неисправностью якорной обмотки. Или пространство в коллекторных ламелях загрязнено пылью графитной;

— вообще не развивается мощность. Ее падение вызывается низким сетевым напряжением, двигательные обмотки повреждены, электрощетки изношены, кнопка пуска неисправна;

— когда работает циркуляционная пила, слышны неприятные звуки. Это определенно сломались подшипники, или зубцы в шестеренках;

— очень сильно гудит мотор, но устройство не начинает работать. Это свидетельствует о редукторном клине.

Как правильно разобрать циркуляционную пилу Интерскол

Чтобы избавиться от всяких поломок в дисковых циркуляционных пилах, требуется обязательно разобрать устройство по частям, или совсем.

Как разобрать электрическую пилу Интерскол, читайте внимательно далее:

1. Все крепежные элементы, регулирующие компоненты, необходимо выкрутить. Они располагаются сверху подошвы устройства.
2. После нажатия кнопки в стопоре на редукторном валу, выкручивайте крепежный болт, на котором располагается диск пилы. Воспользуйтесь при этом ключом шестигранного вида
3. Кожух защиты в нижнем отделении отодвигается на сторону, и сразу же убирается диск циркулярки.
4. Опорная подошва должна быть снята, для этого снизу выкрутите все крепежи. Используйте две отвертки, чтобы удалить кольцо, так как он стопорит шток, поворачивающий подошву, чтобы изменить угол.
5. Отвертка вставляется посередине щитового корпуса и подошвы. Теперь можно ее отодвинуть и снять.
6. Далее выкручиваем все винты, которые крепят агрегатный кожух сверху. Двигающийся кожух пилы удерживают несколько винтов. Удалите их. Теперь все защитные кожухи отсоединяются от циркуляционной пилы.
7. Возьмите специальный ключ, удалите болт в ножике расклинивания.
8. Также удаляется шток, отвечающий за поддержку двигающегося механизма, все комплектующие отсоединены.
9. Редуктор циркуляционной дисковой пилы отсоедините, избавившись от всех винтов.
10. На данном этапе, вы разобрали механическую составляющую в агрегате, теперь следует заняться разборкой электрики в устройстве.
11. Крышка двигателя удерживается крепежами, выкрутите его, можно снять крышку.
12. Электрических щеток внутри две. Сто их посадки.
13. Когда вы будете их отключать от мотора, маркером наметьте место их посадки.
14. Корпус электрического мотора держится на редукторном корпусе с помощью винтов, которые требуется выкрутить.

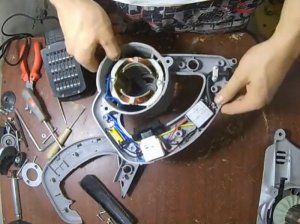

15. Теперь два этих узла в устройстве легко разъединяются. Внутри корпуса в моторе есть статорная катушка. Также рукоятка в устройстве избавляется от всех крепежных деталей. Перед этим также снимается прокладка из резины при помощи отвертки.

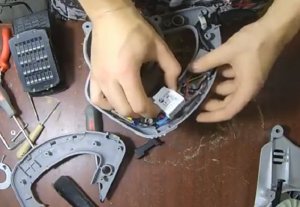

16. Половина рукояти убирается, теперь в свободном допуске кнопка пуска и ее модуль.

Вы успешно самостоятельно разобрали дисковую циркуляционную пилу марки Интерскол.

Ремонтируем циркуляционную пилу Интерскол самостоятельно

Бывает, вал заклинивается, когда вы эксплуатируете циркуляционную пилу.

Когда работает электрический инструмент, вы могли нажать случайно стопор. Его назначением является фиксация на валу при перемене оснастки. Мотор останавливается, останавливается и стопор. Если этого не происходит, стопорный шток сломан, а его частички могут проникнуть в электрический мотор. Происходит клин. Даже бывает, что якорный вал деформируется. Очень неприятным последствием нажима на стопор бывает разделение редукторного корпуса, его обломками повреждаются шестеренки, и также происходит их клин. Чтобы решить эту проблему, нужно заменить якорь со стопором, и ведущую большую шестеренку в редукторном корпусе.

Иногда редуктор повреждается, если подшипник совершенно разрушен.

В процессе работы со своей циркуляционной пилой, иногда могут возникать неприятные громкие звуки. Скрежет при работе устройства сообщает о том, что испорчены редукторные подшипники.

Разобрав данный агрегат, как было рассказано раньше, подшипники можно снять, применяя специальные съемники, и поставить новые детали.
