Ремонтируем бензопилу STIHL MS 180, производим замену подшипников своими руками

30.09.2019 mr.Podshipnik 0 Comments
HOME »
  • Замена подшипников бензопилы
»

Незаменимыми помощниками в подсобном хозяйстве являются бензиновые пилы. Очень хорошо зарекомендовала себя пила марки STIHL. Иногда приходится делать ремонт из-за изношенности подшипников.

Как справиться с заменой испорченных подшипников в бензинной пиле STIHL MS 180 самому, не отправляя ее в мастерскую?

  • Как сконструирована бензиновая пила
  • Какие проблемы бывают в поршневой системе бензопилы СТИЛ
  • Подшипники опоры на коленвале
  • Подшипники в шатуне и пальце поршня
  • Шарикоподшипники для узла барабан сцепления
  • Несколько советов о том, как правильно эксплуатировать бензиновую пилу СТИЛ
  • Видео:
  • Ремонтируем бензопилу СТИЛ МС 180, производим замену подшипников своими руками
  • Фото по теме:

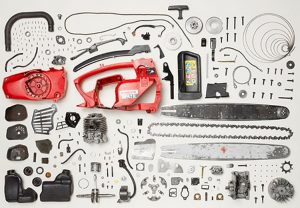

Как сконструирована бензиновая пила

При возникновении необходимости в ремонте или замене подшипников не всегда требуется полная разборка пилы. В большинстве случаев достаточно разобрать проблемный узел, в котором определилась поломка.

Разберемся, какие узлы находятся в составе бензопилы:

  1. Под боковой крышкой справа будет наличие цепи, сцепления, шины, тормоза инерции. Для того, чтобы добраться к этим деталям, крышка сбоку снимается. Предварительно ослабляется крепежная гайка в шине и натяжительный болт. В углублении крышки вы найдете тормоз.
  2. Местоположение сцеплениия-сверху вала электрического мотора. Справа от него находится пильная шина.
  3. Масляный насос устроен внизу корзины сцепления.
  4. Передняя часть пилы содержит глушитель, который прикрепляется к ней при помощи двух гаек.
  5. Фильтр воздуха встроен внизу крышки, с верхней стороны бензопилы.
  6. Далее за фильтром воздуха идет карбюратор, который соединяется с цилиндром электрического мотора посредством адаптера.
  7. Слева боковой крышки располагается зажигательная система, в середине ее находится стартер для рук.
  8. На картер при помощи четырех винтов снизу прикреплен цилиндр мотора.

В большинстве случаев неисправности в бензиновой пиле достаточно просты с точки зрения их ремонта. Поначалу вы можете сомневаться в своих силах, возможно, будет казаться, что устройство данного агрегата слишком сложное. Но когда начнете непосредственно разбирать пилу, вы убедитесь в том, что все механизмы устроены просто, и порядок разборки простой.

Для ремонта вам потребуется иметь гаечные ключи разного размера в наборе. Также головки максимум двадцать два миллиметра. Пригодятся шлицевые отвертки, крестовины, ключи шестигранной формы, и съемник на кольца стопора.

Перед началом ремонта сливаете топливно-смазочные материалы, положите пилу на чистую поверхность.

Какие проблемы бывают в поршневой системе бензопилы СТИЛ

Наиболее серьезной неисправностью в бензиновых пилах признаны неполадки цилиндро — поршневой группы. В результате таких неисправностей двигатель перестает заводиться из-за падения давления.

Главной сложностью при разборке цилиндров мотора является выкрутка маховика в системе зажигания и системе сцепления. Необходима блокировка поршня. Это делается тогда, когда поршень двигается вверх на мертвую точку. В прорезь в свечке продевается веревочка с завязанными узелками. Так как у сцепления левая резьба, его необходимо провернуть при помощи ключа, вставленного в пазы, или прокрутите выступ шестигранной формы. Гайкой, имеющей правую резьбу, закрепите маховик. В случае скрученной гайки, стучите по концу, положив сверху брусок из дерева.

Каждый раз, когда вы производите разборку пилы, обязательно проверяйте, в каком состоянии находится узел цилиндров и поршней. Если на этих комплектующих сверху вы наблюдаете царапины, задиры, значит, вы неправильно заправляете пилу, и, возможно, потребуется замена некоторых деталей, в том числе и сработанных подшипников. Когда царапины видны только в выхлопном отверстии, это означает, что ранее были частые перегревы у бензопилы.

Проверяйте периодически существует ли люфт в подшипнике на коленчатом валу, или на шатуне. Такой люфт может быть наклонным или радиальным. Цилиндр необязательно менять вместе с шатуном, можно делать замены по отдельности. В этом случае кольцо стопора снимается, после этого выбивается палец.

Изношенный подшипник, находящийся в шатунной головке, можно достать, разобрав ее, скрутив оба болта.

Цилиндрические кольца подлежат замене после длительной эксплуатации при естественном износе. В другом случае могла произойти явная деформация колец. Кольца должны быть установлены так, чтобы маркировка была наверху.

Подшипники опоры на коленвале

Электрический мотор в бензопиле перестал заводиться, или во время холостого хода начинает глохнуть, а мощность работы понижается? Все эти признаки свидетельствуют о том, что подшипники опоры в коленвале пришли в негодность. Коленвал в пиле имеет полуоси, на которых расположены радиальные подшипники в один ряд. На наружном кольце в подшипнике надет сальник, задачей которого является обеспечение герметичности. Сальник с подшипником находится в месте посадки с разъемным картером в моторе.

Есть еще один признак, который характеризует износ в этих подшипниках. При работе с бензопилой вы будете чувствовать сильную вибрацию. Важно знать, что эти подшипники подлежат замене одновременно. Даже в том случае, если сломан только один.

Если при напрессовке подшипников использовался горячий монтаж, будет достаточно тяжело снять его без специального съемника.

Найти новые подходящие опорные подшипники будет несложно, так как в данном узле устройства применяются часто используемые модели.

Подшипники в шатуне и пальце поршня

Подшипник также находятся еще в нескольких узлах в двигателе. Это поршневой палец, который производит соединение поршня и шатуна. Еще один стоит там, где соединяется коленчатый вал и шатун. Так как в данном узле довольно сильные нагрузки, применяются подшипники игольчатые. Внешний вид у них сепараторный, то есть отсутствуют внешние и внутренние кольца.

Настоятельно рекомендуем, по возможности использовать для замены оригинальные детали СТИЛ, не применяйте различные аналоги, у которых зачастую достаточно низкая надежность.

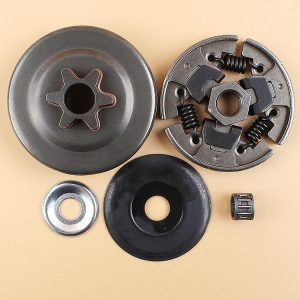

Шарикоподшипники для узла барабан сцепления

Также большая нагрузка приходится на узел сцепления, а именно на барабан. В его составе находится ведущая звездочка в цепном приводе. Эти детали в барабане функционируют исключительно с холостыми оборотами. Когда дроссель открыт, происходит вращение барабана. При этом его скорость приближается к скорости, на которой работает коленчатый вал. Так что и в этом узле устройства предусмотрены подшипники, у которых отсутствует внутреннее кольцо, то есть имеют сепараторный вид. Эти подшипники необходимо часто покрывать смазочными материалами. Периодами их все же придется заменять. Чаще всего замены требует и ведущая звездочка.
Сложности в топливной системе и их решение

Если нарушается дозировка масла в бензиновой пиле, значительно падает мощность, цилиндр засоряется. В результате вся поршневая система целиком выходит из строя. Признаками неверной дозировки является высокая задымленность выхлопов. Электрический двигатель издает громкий треск во время работы. Бензиновые пилы разных марок, в том числе и бензопила СТИЛ, должны заправляться бензином А 92, и иметь добавки масла в стандарте два т синего цвета. Соотношение масла и бензина один к пятидесяти.

Карбюраторная настройка напрямую влияет на точность изготовления смеси топлива и воздуха. От этого зависит производительность работы электрического инструмента.

Двигатель развивает слабую мощность при использовании «бедной смеси», мотор плохо заводится или не включается совсем. Не нужно делать и «богатую» смесь. Запуск двигателя будет проблемой, нагар покроет цилиндр со свечными электродами, топливный расход значительно увеличивается.

Чтобы настроить карбюратор, проделайте такое с его тремя винтами:

— первый винт закрутите, двигаясь по часовой стрелке до предела, потом потихоньку отпустите, пока не прекратится сбой работы;

— другой винт поднимает смесовую подачу, это в случае, когда от акселератора мало пользы;

— еще один винт используется при остановке мотора, и при вращении цепи во время холостого хода, когда уже карбюратор отрегулирован.

Если же настройка в карбюраторе выполнена правильно, но есть засор, придется его полностью разобрать, тщательно промыть все детали при помощи бензина. Топливный фильтр в середине бака подлежит обязательной замене.

Несколько советов о том, как правильно эксплуатировать бензиновую пилу СТИЛ

  1. Следуйте рекомендациям в инструкции по использованию пилы, какое масло нужно применять, и какая должна быть дозировка.
  2. Цепь необходимо время от времени точить, а после длительной эксплуатации менять на новую.
  3. Каждый год в профилактических целях полностью разбирайте и очищайте пилу.
  4. Не подвергайте бензопилу слишком длительной нагрузке, возможно перегревание электрического мотора.
  5. Не забывайте о регулярной замене фильтра топлива. Он должен работать не более восьмидесяти литров бензина.

Выполняйте все эти рекомендации, и бензопила СТИЛ будет работать без поломок длительное время.

Видео:

Ремонтируем бензопилу СТИЛ МС 180, производим замену подшипников своими руками

Фото по теме:
