Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно
Такой агрегат, как бетономешалка, является достаточно надежным при длительной эксплуатации. При правильном обращении она служит достаточно долго. Иногда, по разным причинам, происходят поломки.
Как самостоятельно ремонтировать бетономешалку СБР_132_А и заменить в ней изношенный или сломанный подшипник?
- Устройство бетономешалки
- Какие бывают проблемы с ведущей шестерней
- Проверка шкива
- Производим замену изношенных подшипников в бетономешалке СБР_ 132_А
- Как сделать ремонт пускателя
- Как исправить неполадки в пуске?
- Видео: Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно
- Фото по теме:
Устройство бетономешалки
Во время появления проблем с работоспособностью данного электрического агрегата, не нужно сразу же отправлять его в дорогостоящий сервисный центр или мастерскую. Вполне возможно разобрать, сделать необходимую замену, и собрать обратно бетономешалку дома своими руками. Вам потребуется немного терпения, элементарные навыки в ремонтных работах, и недорогие, обычные инструменты.
Назначением бетономешалок является получение смеси из бетона, которая сразу готова для строительных работ. Все составляющие бетонного раствора смешиваются, добавляется также вода, со строгими пропорциями.
Бетономешалка марки_СБР_ 132_А является гравитационного типа циклического. Размер заполнителя в данной модели не более сорока миллиметров. Найти запчасти для таких бетоносмесителей не представляет проблемы.
Устройство складывается из нескольких главных частей:
- Барабан, внутри которого находятся лопасти. Это основная емкость, в которой происходит смешивание всех компонентов для бетона. Для более качественного перемешивания ингредиентов предназначены специальные лопасти.
- Важной составляющей есть наличие траверсы. Барабан крепится именно на нее.
- Механизм, который обеспечивает поворот. Это маховик. При его помощи устанавливается угол, в котором находится барабан. А также выбирается угол загрузки ингредиентов бетонной смеси и угол на выгрузку приготовленного бетона. Все это производится ручным способом.
- Фиксатор, закрепляющий положение барабана в необходимой плоскости.
- Электрический мотор. Движение бетономешалки зависит от его мощности.
- Наличие ходовой части в данном агрегате обязательно. Состоит из каркаса.
Поломки в бетоносмесителях случаются разные. Разберем некоторые из них.
Какие бывают проблемы с ведущей шестерней
Вы часто используете бетономешалку, она вращается, работает. Для того, чтобы срок эксплуатации был достаточно длительным, позаботьтесь о том, чтобы перед каждой рабочей сменой смазывалась ведущая шестеренка. Для этого отлично подойдет Литол. Смазочного материала должно быть много.
Горловина у чаши ставится вниз, включаете бетоносмеситель, сделайте обработку венцов, также с помощью литола.
Если же вы регулярно не будете этого делать, шестерня выйдет из строя.

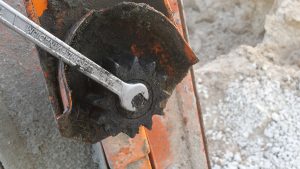

Чтобы заменить изношенную шестерню, чаша не всегда снимается. Возьмите десятый ключ и выкрутите болт фиксации. Шайба удаляется, теперь можно достать шестерню. Внимательно следите за тем, чтобы не утерять шпонку маленького размера.
Поставьте новую деталь, и соберите все детали в обратной последовательности.
Проверка шкива
Данная составляющая выполняется пластиковой. Шкив находится на валу круглой формы, односторонне сделана фрезеровка. Проблемой является проворот на валу. То есть, мотор работает, шкив вращается, а вал стоит на месте.
С моторного корпуса снимается крышка, как в случае, когда меняете ремень. После удаления ремня снимаете шкив. Он находится в расслабленном состоянии, но пока снять вы его не сможете.
Дело в том, что с заднего конца коробки прикреплено кольцо стопора. Пока не снимется коробка и двигатель, ремень и шкив вы не достанете.
Открутите все болты с гайками. С их помощью прикрепляется коробка на раму. Затем снимите коробку и шкив. В результате в наличии только вал. Кольцо стопора разжимается и снимается.
Если вы проделали работу по снятию коробки, проверьте заодно, в каком состоянии находятся подшипники. Вручную произведите проворачивание вала с несколькими оборотами. Если он двигается свободно и легко, соберите все детали в обратном направлении.
В случае неравномерного вращения вала, если ему что-то мешает свободно двигаться, посмотрите на подшипники. Возможно, придется делать замену данных деталей.
Производим замену изношенных подшипников в бетономешалке СБР_ 132_А
Признаки изношенности подшипников в бетоносмесителях такие:
— вращение агрегата нормальное, быстрое, но сразу запустить не удается;
— звук у работающего двигателя не совсем обычный, он неприятно гудит.
Не беспокойтесь о том, что вам потребуется приобрести новую бетономешалку. Проблема в выходе из строя подшипников, установленных на валу. Количество их два. Это тот вал, на котором установлены шкив с шестеренкой.

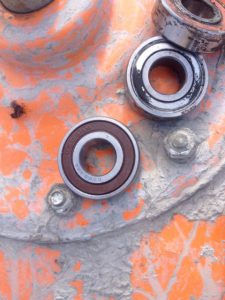

Подшипники используются здесь за номером 203. Цена у них невелика, так что заменить детали выйдет недорого.
Выше было рассказано, как демонтируется коробка и двигатель в случае необходимости замены шкива. При замене подшипников поступаем точно также.
Груша в бетономешалке также снимается. Для этого вам потребуется применение газового и рожкового (на тринадцать) ключей. Очень поможет использование трехлапого съемника.

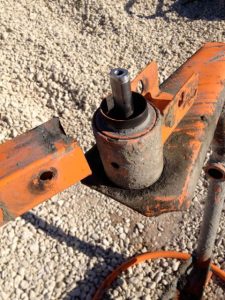

Примените газовый ключ, чтобы открутить контргайку и гайку, которая прикрепляет грушу. Тринадцатым рожковым ключом откручивается болт стопора боковой. Груша еще на месте? Воспользуйтесь съемником и выдавите вал. Теперь груша обязательно должна выпасть. Не потеряйте такие мелкие детали, как шайбы регулировки.
Следующим шагом будет снятие стопорного кольца, которое расположено около шестерни. Если вы не имеете съемник нужного размера, примените силу, чтобы выбить вал.
Рама будет пружинить. Чтобы этого не происходило, к валу ставится деревянный брусок, и он выбивается. Подшипники вместе с ним.
Вы достали вал с двумя висящими на нем подшипниками, также имеете втулку по размеру идентична внешнему размеру у подшипников, и втулку маленькую распорную.
Шпонка вытаскивается, специальный съемник устанавливаете на ту сторону, где ранее находилась шестерня. Теперь достаете подшипники при помощи давления на вал.
Делаем замену изношенных деталей новыми подшипниками. Обязательно побеспокойтесь о смазке вала. После тщательной смазки тоже при помощи съемника наденьте новые детали.
Существует другой вариант посадки деталей без съемника. Выберите трубку размером как вал, по внутреннему диаметру стучите и забейте на необходимое место.
Сбор происходит в обратной последовательности.
Как сделать ремонт пускателя
Вы узнаете о том, что сломана кнопка, когда устройство сразу же выключается после того, как кнопка отпущена. То есть при нажатии на нее агрегат нормально работает, а когда вы ее отпускаете, происходит остановка электрического двигателя.
Такая неисправность не является сложной, но, к сожалению, происходит частенько.
Кнопка является магнитным пускателем, достаточно удобным и безопасным в использовании. Когда происходит отключение электричества, размыкается пускательная кнопка. В случае неожиданного появления электрики, бетономешалка не включится самостоятельно, что обезопасит вас от травмирования.
Как исправить неполадки в пуске?
Кнопка находится на кожухе, который держится на четырех саморезах. При ремонте понадобится крестовая отвертка, чтобы их выкрутить. Аккуратными движениями снимается крышка. Под крышкой находятся провода в количестве пяти штук. Они присоединены на пускатель.
Осторожно отсоедините все провода. Кнопка также откручивается. Прикреплена она двумя саморезами.
Разберите ее для чистки всех контактов, находящихся в середине пускателя. При помощи отвертки с тоненьким наконечником нажмите на фиксаторы, находящиеся с обеих концов кнопки.
Элемент спереди снимается. На ножке видно небольшое пространство. Ножка имеет изогнутую форму, запомните расположение, чтобы все детали поставить точно по своим местам. В другом случае агрегат не заработает. Сзади вы увидите образовавшийся нагар черного цвета. Именно из-за него произошли сбои в запуске. Применяя мелкую наждачку, очистите его. Заодно сделайте очистку сердечника, соприкасающегося с нагаром. В обратной последовательности соберите пускатель.
