Как сделать замену изношенного подшипника в перфораторе марки Bosch самостоятельно
Перфораторы известной марки Bosch известны своей надежностью. Действия данного механизма не слишком разнятся от других перфораторов. Но иногда, даже у таких надежных производителей, иногда, происходят неисправности, в том числе и с подшипниками.
Как самостоятельно заменить подшипники перфоратора Бош, мы подробно расскажем здесь.
Как разобрать перфоратор данной марки

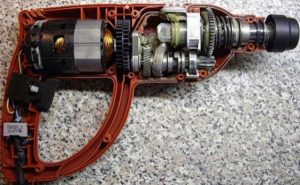

Ротор, который вращается, делает передачу момента кручения к промежуточному валу в узле механизма устройства. В то же время он сообщает движение, именуемое поступательное, посредством подшипника ударному механизму устройства, и создает удар. Почти все перфораторы действуют по такому принципу.
Различные фирмы, которые производят данную технику, отличаются в своих особенностях конструкции.
Самый лучший сегмент в области электрических инструментов заняли перфораторы фирмы с названием Bosch.
В случае поломки перфоратора этой марки, есть возможность сделать ремонт самостоятельно. Единственным условием является минимальные навыки в слесарном деле и электрической технике.
Огромную роль играет то, что перфораторы БОШ так просто сложены, что сложностей в то время, когда идет замена деталей, не возникает.
Обратите внимание на соблюдение техники безопасности, когда производите ремонт электрического прибора.
Для того, чтобы проще было сделать ремонт, демонтаж и монтаж инструмента, внимательно ознакомьтесь со схемой по сборке устройства.

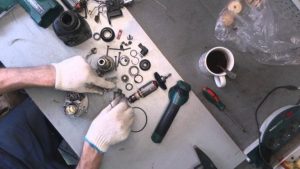

Перед началом разборки перфоратора необходимо произвести тщательный осмотр, попробуйте его включить, и выявить причины, по которым произошла неисправность.
В перфораторах БОШ есть несколько моделей, таких как под номерами 2/20, 2/24, 2/26. Разобрать эти модели возможно по одной схеме, так как они очень схожи. Мы с вами разберем порядок демонтировки в перфораторе 2/26.
Сначала необходимо произвести снятие патрона, который называется быстроразъемным.
Существуют разные патроны: СДС-плюс и СДС-макс. Отличие в них в том, как зажата часть в хвосте прибора.
Перфораторные патроны БОШ отличаются стержнями посадки на перфораторе. Это зависит от моделей. Еще бывают патроны СДС-топ и СДС-квик.
Демонтировать патрон в перфораторе достаточно просто. Для этого поступите так:
— наконечник из резины снимите;
— необходимо извлечь кольцо стопора;
— стальная шайба также снимается;
— коническая пружина убирается;
— возьмите магнит, и соберите все, до одного, шарики, не потеряйте их.
Теперь будем снимать режимный переключатель.
Положите устройство на бок, удалите режимный переключатель. Но вначале установите его на положение сверления, отвертку уприте на конец в красной кнопке переключателя. Теперь переключатель поворачивается к углу в семьдесят градусов.
Ручку на переключателе вытаскивается без проблем, если ее немного покачать.
Теперь разберем узел механизма удара
Когда вы поставите перфоратор на вертикальную позицию к ручке, увидите винты, которые держат корпусную крышку в механическом узле. Их четыре штуки, все необходимо выкрутить.
Нажимайте на вал в торце в ударном механизме. Крышка выполнена в черном цвете из пластмассы. Ее снимите.

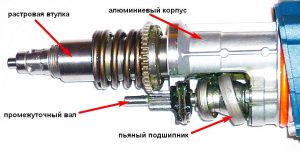

Далее нужно удалить ствол, а также вал в промежутке. У них не никаких закреплений. Воспользовавшись отверткой, скоба снимается. Эту скобу имеет подшипник качения. В простонародье он получил название пьяного подшипника.
Далее, по порядку, снимаем гильзу, и, непосредственно, подшипник.
Разбираем узел в стволе на ударном механизме. Начинаем со стороны, которая расположена в полости, достаньте оттуда цилиндр и ударник, а также боек в собранном виде.
Кольцо стопора находится в стороне вала, его нужно снять. Также удаляется еще одно кольцо из стали.
Снимается прямозубая шестеренка.
Теперь разбираем цилиндр, в середине которого есть ударник, с него снимается кольцо из резины. В каждом случае детали из резины обязательно заменяются.
С обратной стороны цилиндра вы увидите шарнир с двумя плоскими шайбами.
При демонтаже промежуточного вала требуется удалить вал. Для этого неисправный подшипник извлекается, применяя съемники, или просто руками.
Неисправности, которые являются нехарактерными для перфораторов БОШ
Как говорилось и ранее, перфораторы данной марки являются очень надежными. Иногда случаются такие неполадки, которые бывают очень редко с данными моделями. Расскажу о некоторых из них.
- Происходит сверление, но он не долбит.
Большая вероятность того, что разрушился пьяный подшипник. Так как это происходит очень редко, достаточно тяжело определить причину неисправности.
- Чтобы устранить неполадки, не нужно обращаться в сервисный центр. Если вы хоть немного разбираетесь в электрических механизмах, вы сможете справиться с такой неисправностью.
- Разберите перфоратор так, как было рассказано ранее. Вы добрались до вала промежуточного. Теперь ы видите пьяный подшипник. О том, что он разрушен, говорит изношенная обойма, шарики вразброс, части обоймы.
- Подшипник достаньте, вытрите все загрязнения. Все разрушенные части также снимите.
- Новую деталь пьяного подшипника смажьте, и поставьте на место
в обратном порядке.
Как разобрать электрическую часть в перфораторе
Для того, чтобы разобрать электрическую часть в перфораторе БОШ 2/26, начните с того, что снимите крышку сзади в перфораторной ручке. Для этого вам придется выкрутить всего лишь три винта.
Следующий этап включает в себя извлечение реверсного переключателя. Поставьте его на положение нейтральное, и к себе наклоните. В результате вы достали реверсный переключатель.
Чтобы снять крышку в статоре, зажмите правой рукой все составляющие механического узла, левой держите статорный корпус, растащите их в обратные стороны, при этом слегка качайте.
В результате вы отделите статорную крышку. И разделите ударный блок ротора со статором.
Чтобы разъединить ротор и механический узел, придется всего лишь разъединить все части. Ротор прикреплен к механическому узлу при помощи маленькой шестеренки. Она косозубая, и вставлена к контакту на большую шестеренку в механическом узле.

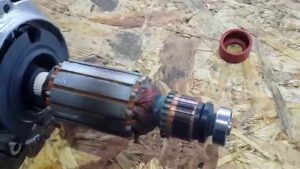

Ротор был освобожден, теперь будем смотреть, в каком состоянии находятся коллекторы и подшипники.
Для снятия статора нужно удалить кожух. Он выполнен в пластмассе и выполняет функцию защиты. Возьмите болванку из дерева или киянку, и стучите на корпусном торце. Здесь, как вы видите, установлен статор. Он прикреплен к корпусу статора двумя винтами, которые вы должны снять.
Сняли статор, извлекли ротор, теперь можно перейти к внимательному осмотру, и обнаружению всех тонкостей, которые возможны в электрической составляющей данного устройства.
Есть ли на угольных держателях какой-то налет. Надежно ли они закреплены. В каком состоянии контакты в реверсном переключателе, целостны ли они.
Проверьте, в каком состоянии находится провод там, где он входит к перфоратору.
Состояние щеток очень важно. Их длина не менее восьми миллиметров.
На держателях щеток отсутствуют следы после искрения, не должно быть пыли от угля в щетках, контакты в реверсных переключателях не имеют повреждений и никаких прогаров.
