Замена подшипников циркуляционного насоса отопления своими руками

Данная статья даст вам возможность самостоятельно произвести замену вышедших из строя подшипников в циркуляционном насосе.



Как правило, циркуляционные насосы, которые применяются для отопления домов и промышленных помещений не нуждаются в ремонте.

Простая и надежная конструкция их всегда обеспечивает хорошую работу тепловой системы, на протяжении длительного времени.

Однако ничто не вечно. Они ломаются тоже.

Как же выполнить ремонт циркнасоса и заменить подшипники, не прибегая к услугам сервисных центров?

 Возникновения поломок присуще, когда тепловая система долго не включена.

Возможен выход из строя деталей и при наличии других причин.

Конечно, дипломированные специалисты в сервисном центре быстро найдут причину и устранят ее.

Однако за это необходимо заплатить.

Я предлагаю вам сэкономить деньги.

Они потребуются для других целей.

Выполните ремонт самостоятельно.

Как эксплуатировать циркуляционные насосы

 От того как вы смонтировали насос, будете верно эксплуатировать его, зависит продолжительность работы изделия.

Для этого я советую вам выполнять нижеперечисленные правила:



— когда вы запускаете систему, необходимо исключить так называемый эффект «сухого хода». Это когда циркнасос работает без заполнения теплового носителя. В трубах и в нем пустота.

Включение и работа при указанном варианте может привести к серьезным нарушениям электрического двигателя. Разрушится изоляция, будет повреждено оборудование;

— запрещается включение установки, когда закрыт входной клапан, и нет поступления носителя;

— необходимо соблюдать инструкцию по применению насоса. Если в техпаспорте изделия оговорено возможность перекачки воды от десяти до ста двадцати литров – выполняйте эти требования. Уменьшение или увеличение нагрузки на насос приведет к поломке его;

— свыше тридцати дней оборудование не должно находиться без работы. Нужно хотя бы раз в тридцать суток включить циркнасос на полчаса. Если вы этого не сделаете, детали будут окисляться;

— следите за температурой. Она должна быть в пределах до 65 градусов по Цельсию. Превысите эксплуатационную температуру – выпадет солевой осадок и значительно будет сокращен сроки работы агрегата.

Необходимость в техническом обслуживании насосов

 Для предотвращения выхода из строя деталей насоса и необходимости их замены требуется проведение техобслуживания (ТО).

При техническом обслуживании вы сможете диагностировать неисправность и убрать ее. Иначе это приведет к выходу из строя системы.

ТО нужно проводить, следуя нижеперечисленным рекомендациям:



— проверьте, слышен ли шум и вибрация, при работе агрегата;

— необходимо убедиться, то насос работает в диапазоне, прописанном в техническом паспорте изделия;

— циркнасос не должен греться;

— нужно проверить смазку в подшипнике и во всех вращающихся деталях. Она должна быть в норме;

— не забудьте заземлить корпус насоса;

— все соединения трубопроводов должны быть надежными. Каждая прокладка защищать систему от протечки;

— нужно удостовериться, что коробка, где находятся клеммы, плотно сидит на месте и туда не попадет вода.

Причины поломок

 Рассмотрим ряд причин, приводящих к выходу из строя циркуляционного насоса:



1.Когда вал не вращается и усиливается шум.

Возникшая неполадка имеет место, когда долгое время оборудование не включалось. Вал электрического двигателя окислился.

Что в этом случае необходимо предпринять:



— отключите электропитание;

— слейте воду с насоса и всей системы трубопроводов;

— удалите крепеж, которым крепится корпус и электрический привод циркнасоса;

— снимите двигатель;

— при помощи рук проверните ротор;

— продуйте компрессором места окисления;

— делайте профилактику – включайте в течение тридцати дней хотя бы один раз электродвигатель на тридцать минут.



2.При работающем агрегате слышны шумы.



Причиной может быть мусор вокруг вала электродвижка.

Чтобы убрать поломку сделайте следующее:



— отключите электропитание;

— необходимо слить воду со всей системы, в том числе и из насоса;

— снимите корпус с электрического привода, открутив крепеж;

— снимите движок;

— удалите мусор;

— для профилактики установите сетчатый фильтр на входном патрубке трубопроводов.



3.Отсутсвует шум и вращение



Диагностика может быть следующая: не поступает электропитание к оборудованию или в электрической сети недостаточное напряжение.



Для выявления неисправности требуется измерение напряжения электрической сети, подключившись тестером к клеммам.

Проверьте, правильно ли вы подсоединили электронасос к питанию.

В циркнасосах отечественных производителей установлен предохранитель. И когда бывают скачки напряжения в сети, они сгорают.

Замените их.

Чтобы исключить поломку, нужно подключать электрические насосы как указано в техническом паспорте изделия.

Обеспечьте необходимое напряжение на входе системы.



4.Циркнасос замолкает, проработав несколько минут.



Основной причиной может быть образование накипи на роторе.



Устраняем неисправность так:

— разбираем электропривод и выполняем очистку от извести, которая накопилась в промежутке статора и ротора.



5.Агрегат сильно шумит.



Диагностируем попадание воздуха в тепловую систему.



Нужно спустить воздух из трубы.

Для того, чтобы не было образование воздушной пробки, требуется установка в верхнюю часть системы воздухоотводчика.

Перед запуском, необходимо удалить воздух из циркуляционного насоса.



6.Насос сильно шумит и происходит вибрация.



Основной причиной может быть отсутствие необходимого давления в системе.



Нужно проверить уровень воды. При необходимости — долить.

Ремонтируем циркнасосы так, чтобы они создавали требуемое по техпаспорту давление.

Производите в течение месяца техосмотр всего узла.



7.Оборудование вибрирует.



Износился подшипникподшипник. И происходит дисбаланс вращения вала.

Требуется замена подшипника на новую деталь.

При запрессовке изделия применяйте съемник.

Можно также выполнить эту операцию при помощи молотка деревянного.

Перед этим необходимо очистить от грязи и ржавчины посадочное место, протрите растворителем или керосином, вытрите насухо тряпкой.

Далее смажьте литолом 24.



8.Не обеспечивается требуемое значение напора.



Вы неправильно подключили весь комплекс оборудования к трехфазному току.

Подключите все, исходя из технической инструкции.



Также жидкость может быть очень вязкая.

Для устранения этой причины необходимо:



— выполнить очистку фильтра, который находится в патрубке;

— проверьте состояние всех труб, которые подключены к электрическому насосу;

— отрегулируйте все начальные параметры.



9.Не происходит включение системы.



Электропитание не поступает на электродвигатель.

Проверяем:



— как правильно подключены фазы. Нужно сверить подключение с техпаспортом изделия. Потом правильно подключить;

— исправность предохранителя. Сгорел – необходимо заменить;

— разрыв электропровода в обмотке. Это делается при помощи мультиметра. Показания его должны быть от десяти до пятнадцати миллиампер.

Обмоточное сопротивление должно быть в параметрах тридцать пять тире сорок Ом.

Если показывает бесконечность – циркнасос требует замены.

При показаниях, стремящихся к нулю, значить обмотки замкнуты.



10.Отключение насоса происходит от одной до пятнадцати минут.



Вы неправильно выполнили подключение оборудования.

Если после проверки, вы все подключили правильно – прочистите контакты соединений и клеммы.

Демонтаж и монтаж подшипников насоса

 Для демонтажа циркнасоса сделайте следующее:



— отключите от электрической сети всю систему;

— нужно перекрыть байпас. Если вы будете долго заниматься ремонтом, то установите запасной насос;

— удалите весь крепеж, которым закреплен циркуляционный насос;

— обязательно вам будет необходимо разобрать электрический двигатель.



Сделайте это так:



— необходимо выкрутить болтовые соединения, которыми крепится крышка. Снимите ее. Для лучшего выворачивания крепежа воспользуйтесь проникающей жидкостью ВД40 (вэдэшкой). Обрызгайте ней все соединения и подождите тридцать минут. Демонтаж будет идти значительно быстрее;

— требуется вывернуть все болты роторного колеса;

— снимите сам ротор;

— произведите диагностику внутренней поверхности циркуляционного насоса.

Обнаружите проблемы – немедленно устраняйте их.



Мой вам совет.

Если у вас не закончилась гарантия на изделие, то рациональнее чтобы выполнил ремонт сервисный центр бесплатно.

По истечению года никто вам этого делать не будет.

Так, что лучше произвести замену подшипника, как и всех других износившихся деталей самостоятельно.

Подготовка к эксплуатации

 Перед наступлением холодного времени года подготовьте всю тепловую систему к работе.

Для этого необходимо выполнить следующие пункты:



— проверить на герметичность трубопроводы и насос. Подтянуть весь крепеж и муфту. Выполнить замену прокладок и уплотнителей;

— еще раз проверьте чистоту фильтра сетчатого. При необходимости очистите его;

— проверьте наличие смазки во всех вращающихся деталях, особенно в подшипнике;

— проверьте наличия нормального напряжения. Оно должно быть 220 В. При отсутствии такой цифры – обратитесь в энергетическую кампанию;

— проверьте, как работает система. Включите ее. Пусть проработает два три часа.



Вот вы и выполнили самостоятельно ремонт и замену подшипника центробежного насоса отопления вашего дома.

Благодаря настоящей статье.

Если же в процессе ремонта и замены деталей возникнут вопросы или проблемы – обращайтесь ко мне в комментарии.

Рад помочь советом.

Видео: как самостоятельно заменить подшипник в циркуляционном насосе отопления

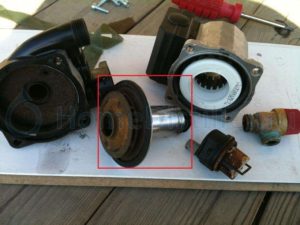

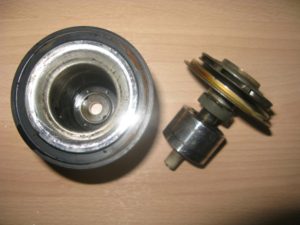

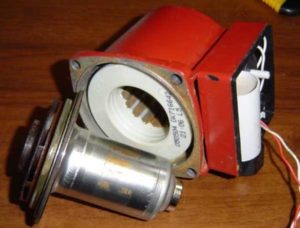

Фото по теме
