Замена подшипника задней втулки на велосипеде своими руками

Ознакомившись с настоящей статьей, вы узнаете, как произвести замену вышедшего из строя подшипника на задней втулке самостоятельно.

 Подшипник – это изделие, при котором обеспечивается нормальная работа и фиксация движущихся частей велосипеда.

Указанная деталь имеется во всех узлах, которые сопрягают детали с вращением механизма.

Как же произвести замену своими руками подшипника на втулке заднего колеса велосипеда?

Заменить подшипник на втулке колеса не очень проблематично.

Хотя необходимо небольшие навыки или внимательно прочитать мою статью.

Причины, приводящие к выходу из строя детали различные:

— неаккуратная езда по проселочным дорогам, изобилующая ямами и ухабами;

— попадание грязи, песка и пыли в узел втулки;

— установленное раннее бракованное изделие;

— излишняя нагрузка на деталь.

Чтобы подшипник был всегда в рабочем состоянии, требуется за ним уход. В основном это необходимо заменять смазку.

Но при поломке подшипника требуется его замена.

Выбирая новое изделие нужно ориентировать на марку узла велосипеда.

Ошибочно установив подшипник не соответствующий паспорту велосипеда, вы рискуете своей безопасностью при движении.

Когда же требуется замена подшипника?

Необходимость замены подшипника

 Основной задачей подшипника состоит в фиксации и верном работе узла.

При этом педали велосипеда должны вращаться плавно.

Очень часто выходит из строя каретка. Это то место в котором соединяются педали с шатунами. Поломка подшипника в этом узле приведет к тому, что езда станет невозможна.

В зависимости от вида каретки велосипеда, работа деталей может быть разная.

Каретка бывает открытая или закрытая.

При закрытом типе каретки внутрь не попадет песок, грязь, вода и пыль. Это не приводит к уменьшению срока эксплуатации детали.

Бывает открытый тип каретки. Устройство сложное. Все изделия каретки вставлены в чашки. Они в свою очередь находятся в стакане кареточном. Это все вмонтировано в трубу рамки велосипеда. Так и происходит вращение.

Указанный тип узла уязвим при эксплуатации, намного больше, чем иные части велосипеда.

Поэтому и нужно часто менять подшипник.

Рассмотрим теперь предназначение подшипника, классификация его и принципиальную схему вращения.

Какие бывают подшипники

 Подшипники бывают различных видов: скольжения и качения.

Принцип действия подшипников скольжения – это когда два элемента вращаются касательно по отношению друг к другу. Материал для изготовления применяют, который имеет относительно небольшой коэффициент трения. В основном это с бронзовой и стальной составляющей. При работе деталь подшипника трется о другую деталь и образуется выработка в изделиях.

Отличительной особенностью принципа качения, состоит в том, что у них имеются шарики. Они и называются телом качения. Эти шарики расположены во внутренних кольцах.

Такой тип подшипника применим в узлах каретки, втулок и рулевых колонках велосипедов. Принципиальной особенностью является то, что должно быть прочность и износостойкость на истирание.

Различают также детали по методу сепарации и промышленного назначения.

При наличии механизма сепаратора, подразумевает открытость детали. Устройство в сепараторе каждый шарик находится в желобке и фиксируется гайкой конусной. Узел располагают непосредственно в детали. Достоинство этой конструкции в относительной простоте извлечения и установки подшипника. Особенно это выгодно при ремонте в поле. Детали узла можно заменить отдельно.

Неудобство в нем заключается, том, что необходимо довольно часто настраивать и чистить от загрязнений.

При промышленном виде подшипника, он заключен в непосредственно в пространство узла. Ввиду закрытости изделия от окружающей среды, туда не попадает грязь, пыль и вода с песком. Смазочное вещество сохраняется долго, при этом срок эксплуатации продлевается. Регулировать этот подшипник не требуется. Однако если деталь выходит из строя то замена сложнее. В поле сделать это тяжело. Ну и цена намного выше, чем в первом варианте.

Хочу отметить еще одна марка подшипника, при котором используется керамика или металлическая керамика. Этот материал отличается высокой стойкостью на истирание и невосприимчивости к коррозии. Перепады температуры ему не страшны. Применяются указанные подшипники, как правило, в дорогостоящих велосипедах.

Пошаговая инструкция замены подшипника на втулке заднего колеса

 Втулка (ось) обеспечивает вращение колеса. Она вращается при наличии механизма шарнирного. Он передает усилия от мускульной силы человека и происходит движение велосипеда. При износе детали велосипед перестает двигаться.

Когда вы определили, что подшипник вышел из строя, его нужно заменить. При этом необходимо выполнить разборку втулки.

В случаи с колесом сзади то с ним труднее. Чтобы дойти к втулке требуется извлечение кассеты совместно со звездочками.

Если у вас велосипед с одной скоростью, то нужно удалять кольцо стопорное и звездочку.

Я вам советую внимательно ознакомиться со статьей и произвести замену подшипника самостоятельно. Не нужно обращаться к профессиональным специалистам — потребуются деньги. Лучше сэкономьте и устраните неполадке сами.

Вы приняли решение выполнить замену, тогда следуйте инструкции:

— снимите колесо с рамы. Нужно использовать съемник кассетный;

— далее разобрать звездочки;

— с помощью отвертки необходимо размокнуть стопор;

— ключом №15 выкручиваем гайку крепежа;

— демонтируем подшипниковый узел и шайбу;

— чистим механизм сепараторный или производим замену подшипником;

— набиваем смазкой весь узел;

Монтаж выполняем в такой же последовательности как, и демонтаж только наоборот. Обращаем внимание на установку всех деталей с отсутствием перекоса. Не допускается люфт.

Производим проверку правильности замены подшипника. Прокручиваем вручную колесо. Если оно вращается плавно и тихо – вы сделали все правильно.

Как поменять подшипник на скоростном велосипеде

 Если вы часто делаете поездки на велосипеде, то необходимо один раз в квартал осматривать его. Услышав скрип колеса не дожидайтесь времени осмотра по срокам. Обязательно произведите ремонт или замену подшипника.

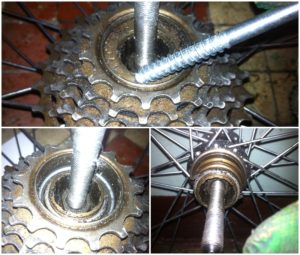

Отличительной особенностью в замене подшипника на заднем колесе скоростного велосипеда является то, что необходимо разобрать узел скоростей. Снятие узла задней скорости, производится при помощи съемника и хлыста.

Выполните следующие действия:

— необходимо вставить съемник в гайку кассетную;

— выкрутить с применением съемника гайку шлицевую. Помогаем себе ключом;

— убираем маленькие звездочки и шайбочки;

— демонтируем кассету;

— ослабляем натяжение спиц. Применяем специальный ключ;

— крутим до тех пор, пока втулка не выходит из зацепления

— вычищаем от пыли, песка и грязи все детали втулки и сам подшипник. Для этого нужно все поместить в растворитель;

— просушиваем изделие, наносим смазку;

— монтируем заново.

Производи регулировку всего узла.

Вот вы и справились самостоятельно с заменой подшипника втулки заднего колеса на вашем велосипеде.

Если при этом у вас возникнут вопросы или проблемы с ремонтом – смело обращайтесь ко мне в комментарии.

Всегда помогу с советом.
