Замена подвесного подшипника кардана для автомобиля ВАЗ 2107 самостоятельно

17.09.2019 mr.Podshipnik 0 Comment
HOME »
  • Узлы авто
»





В авто, у которых предусмотрен задний привод, есть надежная опора, защищающая карданный вал. Речь идет о подвесном подшипнике в машине ВАЗ 2107.



Каким образом самостоятельно поменять подшипник в валу кардана?



Задачей карданного вала в транспортном средстве любой марки является передача момента кручения через коробку передач на редуктор в заднем мосте. И далее, по очереди, он отдает это кручение на колеса.

Как раз из-за такого связывающего звена, автомобиль начинает двигаться. Для того, чтобы была определенная надежность в движении транспортного средства, вращение карданного вала должно происходить в единой плоскости. Основную фиксацию кардана в этом положении выполняет подвесной подшипник.

Сам вал кардана – это значительный элемент в ходовой части любого автомобиля. Из этого следует, что при первых же признаках неисправности в подвесном подшипнике в карданном валу для ВАЗ 2107, необходимо сразу же приступать к ремонту и замене сломанной детали.

Если по каким-либо причинам вы будете оттягивать ремонт, рискуете получить неприятные последствия. Это может выражаться в появлении дисбаланса в карданном валу, вплоть до заклинивания данного узла. Неисправность карданного вала приводит к неполадкам в узлах, находящихся поблизости от трансмиссии.

Эта статься доступно расскажет вам, каким образом, без затруднений и сложности сделать замену подшипника в карданном валу в автомобиле ВАЗ 2107. Мы подскажем вам способы проверки и определения его износа. Также правильно выберем изготовителя данной детали в автомобиле.



  • Проведение диагностики
  • Как устроен вал кардана
  • Демонтируем кардан и производим замену изношенного подшипника
  • Собираем карданный вал и устанавливаем вал в обратном порядке
  • Еще несколько полезных советов, как произвести удачный ремонт
  • Видео: Замена подвесного подшипника кардана для автомобиля ВАЗ 2107 самостоятельно
  • Фото по теме:

Проведение диагностики

Подвесной подшипник служит настолько долго, насколько сложными являются условия эксплуатации автомобиля. Если вы часто двигаетесь по бездорожью, резинка разбивается с самого начала. Однако у вас есть возможность вовремя узнать о неисправности. Внимательно смотрите на такие свидетельства:

— в случае, когда вы резко стартуете, включив первую скорость, неожиданно в районе днища можно услышать мощный удар;

— автомобиль движется с сильной вибрацией;

— в результате сильного увеличения скорости увеличивается и шум.

Если вы столкнулись хотя бы с одним из вышеперечисленных признаков, значит, подшипник подвесной вышел из строя. Его необходимо срочно заменить на новую деталь.

Еще раз повторю, не затягивайте с таким ремонтом. Это грозит неконтролируемостью карданного вала. Также может повредиться редуктор.

В первую очередь продиагностируйте подвесной подшипник.

Для этой процедуры потребуется сделать такие шаги:

  1. Необходимо использование эстакады, или подъемника, также подойдет и яма. Теперь определите расположение карданного вала внизу автомобиля.
  2. Требуется узнать, есть ли люфт у подвесного подшипника. Для этого переместите его при помощи рук по направлению оси. Не допускайте свободного хода.

Прокручивайте карданный вал, и прислушивайтесь к работе подшипника. Ощущаете ли вы вибрацию, не чувствуется ли перекатов. Возможно возникновение скрежета или стука. Такие симптомы в исправной детали не должны присутствовать.

  1. Внимательно присмотритесь к корпусу детали. Присмотритесь, герметичны ли уплотнения подшипника. Если вытекает смазка, это неправильно.

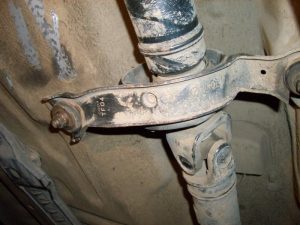

  2. Теперь смотрите, как закреплен подвесной подшипник на кронштейн, не ослаблено ли это крепление.

Как устроен вал кардана



Для того, чтобы сделать грамотную замену данного узла автомобиля, вам придется немного разобраться в устройстве кардана. Если автолюбитель первый раз сталкивается с решением проблемы снятия и разборки карданного вала, я бы посоветовал сделать распечатку схемы устройства этого узла. На первом фото по данной теме подробно расписана схема всех составляющих деталей. А также их номера по каталогу.

Важная информация для данного ремонта.

Когда вы начнете производить замену подшипника, можете столкнуться с проблемой, как снять крестовину, у которой игольчатые роликовые подшипники. Возможно, вам придется сделать замену этих запасных частей.

Приготовьте некоторые инструменты, которые понадобятся в нашем ремонте:

  1. Накидные ключи, у которых есть трещотка, в наборе от тринадцатого до девятнадцатого.
  2. Применение съемника, имеющего двойной захват, будет хорошей подмогой. Если, конечно, есть такая возможность.
  3. Молотки, зубила нужны для того, чтобы заменить подвесной подшипник в отсутствие съемника.
  4. Возьмите отвертку, монтировку, ножик довольно острый.
  5. Чтобы снять стопорные кольца, вам нужно будет использование круглогубцев.
  6. Головки, чтобы демонтировать, а затем смонтировать крестовину и игольчатые подшипники ролика, в наборе.
  7. Наличие тисков приветствуется.

Небольшой совет: если нет возможности делать ремонт на яме или использовать подъемник, нужно купить, или у знакомых взять на время ремонта несколько надежных подпорок для поднятия транспортного средства.



Демонтируем кардан и производим замену изношенного подшипника

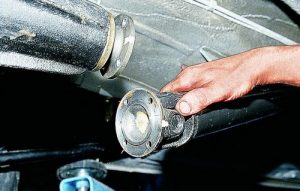

Для снятия карданного вала и подвесного подшипника, в первую очередь откручивается в карданном шарнире фланец. Теперь вы можете отсоединить редуктор в заднем мосте и данную деталь. Для блокировки поворота кардана, затяните его при помощи отвертки или монтировки.

Перед откручиванием болтов отметьте чем-нибудь места на фланце в редукторе, и на вале. Когда вы будете делать обратную установку, вы должны знать ориентировочно, где находились болты. И для того, чтобы не произошло радиальное биение, и балансировка не была нарушена.

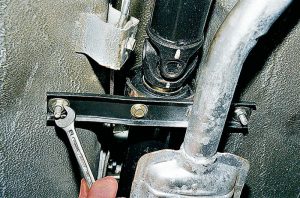

Чтобы открутить крепеж в подвесном подшипнике, нужно избавиться от двух гаек диаметром семнадцать миллиметров в поперечном кронштейне.

При помощи монтировки нужно снять передачу карданного вала. Здесь также позаботьтесь о метках на точке. Извлекается крестовина. Воспользовавшись круглогубцами, удалите кольца стопора, извлекая их из вилки в шарнире кардана.

Примените молоток, и выбейте роликовые подшипники из головки. Чаще всего при этом не происходит никаких проблем.

Аккуратно обращайтесь с крестовиной, в которой находятся игольчатые роликовые подшипники. Для облегчения этой задачи попробуйте воспользоваться смазкой ВД-40.

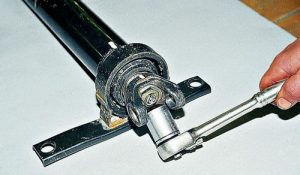

Далее гайка шарнирной вилки откручивается, перед этим зажмите тисками кардан. Теперь ее легко снять, ведь она не давала демонтировать опору.

Эту вилку можно снять двумя способами.

В первом случае используйте удар зубилом и молоток.

Второй способ ударов не предусматривает, воспользуйтесь специальным съемником.

Настало время демонтировать изношенный подшипник. С него снимается корпус и резиновая вставка в середине. Ее придется вырезать ножиком. Затем спрессовка подшипника. Также, как и ранее, или применение съемника, или молоток-зубило.

Когда вы все эти действия сделали, будем менять подшипник.

Для того, чтобы сделать все правильно при замене, смажьте шлицы в кардане, и только потом сделайте установку нижней шайбы к валу.

Далее оденьте непосредственно новый подшипник, при этом ориентируйтесь, чтобы стопорный элемент не был перекошен.

Диаметр накидной головки внутри должен быть больше, чем диаметр шлицы. Оправка ставится к торцу на внутреннюю обойму в подшипнике, и опора запрессовывается до предела в шайбу.

Вилка также ставится сверху посадочной поверхности и напрессовывается, как рассказывалось ранее.

Все детали в карданном вале собираются исключительно в соответствии с теми метками, которые вы сделали перед началом демонтажа.

Вилка затягивается при помощи контргайки. Возьмите зубило, и загните края туда, где есть паз, специально для этого предназначенный.



Собираем карданный вал и устанавливаем вал в обратном порядке



Теперь настала очередь собрать карданный вал. Началом сборки является монтаж крестовины.

Обязательно необходимо произвести смазку игольчатых элементов качения. Это необходимо сделать и тогда, когда вы приобрели новые детали.

Крестовина вставляется к подшипникам и к отверстиям вилки.

Стопорные кольца должны закрыть со всех сторон крестовину. Обращая внимание на заметки, которые вы поставили, установите карданный вал на определенное для него место.

Вы успешно справились с ремонтом и заменой изношенной детали.



Еще несколько полезных советов, как произвести удачный ремонт



Когда вы эксплуатируете ваше авто, постарайтесь не делать следующих вещей, чтобы подшипник не вышел раньше времени из строя:

— старайтесь не слишком сильно загрязнять авто, не допускайте попадание воды в середину узла;

— если смазка высохла, или вообще отсутствует, нанесите ее в достаточном количестве;

— не нарушайте балансировку в карданном вале;

— тщательно следите за истечением срока;

— следите за тем, чтобы крепеж не ослабевал;

— не заменяйте детали некачественными подделками.
