Как заменить подшипник на раздаточной коробке в «Ниве»
Всем водителям, эксплуатирующим автомобиль «НИВА» прекрасно известно особенности этого автомобиля. Отличительной особенностью ее является полный привод. Она имеет ведущие мосты, их два и три дифференциала. Также указанная машина имеет раздаточную коробку, которая отличается от других моделей ВАЗ.
В этой статье вы узнаете, как заменить своими руками подшипник на раздаточной коробке в авто «ВАЗ» «НИВА»

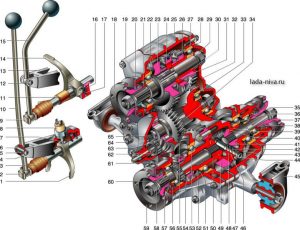

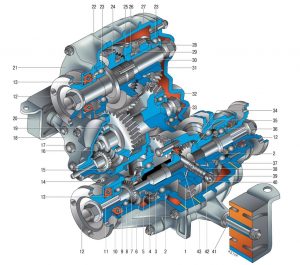

Как устроена раздатка «NIVA»
Раздаточная коробка находится сзади автомобиля. Далее идет хвостовик, вал кардана. Он соединяет раздатку и задний мост. Одновременно с ним связан передний мост через передний карданный вал.
Это устройство очень необходимо, когда нужно преодолеть бездорожье или значительный уклон.
Как обнаружить неисправность раздатки на ВАЗ «НИВА»
Если вы услышите, какие ни будь наружные симптомы, нужно задуматься, в чем причина.
Значительная часть автомобилей марки Нива страдают вибрацией кузова. Она заключается в том, что неправильно отцентрована раздаточная коробка на машине. Причина может быть в износе подшипника раздатки. Чтобы удостовериться в этом, на всякий случай проверьте ходовую автомобиля, может в ней причина вибрации. Фиксировка карданов может быть не качественная или балансировка колес не выполнена.
Дребежание может появляться, если разболтан крепеж установочной опоры раздатки, порвана резинка на ней.
Что нужно сделать для того, чтобы диагностировать указанную причину? Разгонитель на автомобиле до 100 км/час и внимательно прислушайтесь к шуму в районе пола переднего сиденья автомобиля. Если услышите дребезжание – сразу проверяйте, как работаю механизмы автомобиля, в том числе и раздаточная коробка. Может быть, причина кроется в нарушении расстояния деталюшек промежуточного вала. Возможно, расслоилась эластичная муфта, неверно смонтирован шарнир равных угловых скоростей. Проверьте, если имеет место комплекс этих проблем, то лучше сразу заменить промежуточный вал в сборе.
Если имеется шум в раздатке, то скорее всего в ней пришел в негодность подшипник или деформированы болты и фланцы эластичной муфты.
Как демонтировать раздаточную коробку на Ниве
Как правило, раздатка на автомобиле ВАЗ «НИВА» разбирается без проблем, но для этого потребуется значительное время. Чтобы «долезть» до раздаточной коробки необходимо демонтировать еще некоторые детали автомобиля. Нужно подобрать набор инструментов, в том числе:
— ключи No13, можно головки и трещотка;
— нужно иметь различные отвертки.

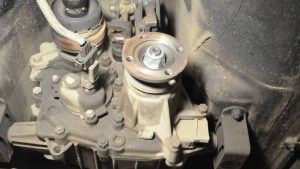

Чтобы снять раздаточную коробку, необходимо внутри автомобиля убрать пластиковую накладку, которая закрывает раздатку. Отвинтите четыре винта и потом три элемента крепления. Отворачивайте все ручки переключения и снимайте накладку совместно с гофрированными резинками.
Внимание: не забудьте отсоединить электрические провода, их два.
Работа в салоне на этом этапе закончилась, переходите на внешнюю сторону автомобиля.
Есть два варианта: или заехать на яму в гараже, или поставить на домкрат авто.
Когда вы подняли на домкрат Ниву, требуется отсоединение двух карданов и привод коробки передач. Чтобы отсоединить карданные валы необходимо выкрутить ключом No13 все гайки. При прокручивании болтовых соединений, зафиксируйте их отверткой. Далее нужно вынуть трос спидометра. При этом нужно открутить крепеж и отсоединив трос зафиксируйте его проволокой. Выкрутите болты раздаточной коробки и отсоедините е от КПП.
На заключительном этапе демонтажа, нужно подставить какой ни будь упор, чтобы раздаточная коробка не упала. Только делайте это очень аккуратно, чтобы не уронить раздатку.

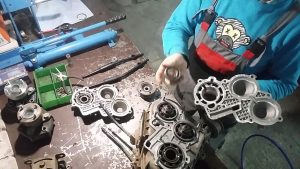

Как разобрать и собрать раздаточную коробку «Нивы»
Как правильно выполнить эту операцию? Начните с очистки раздатки от масла, пыли и грязи. Далее нужно слить все масло и промыть раздаточную коробку соляркой. Потом нужно закрепить ее на стендовом столе и ослабить все крепежные детали. Необходимо открутить крепеж картера переднего моста и снимите его. Демонтируйте привод спидометра и ведомую шестерню. Далее снимайте стопорную шайбу и вытаскивайте ось и снимайте рычаг, который блокирует дифференциал. Потом нужно демонтировать картерную крышку и привода переднего моста и достать пружинку с шариком фиксатора. Далее нужно открутить болт, который стопорит вилку блокировки дифференциала. После чего необходимо вынуть: шток, вилку и блокировочную муфту.
Задняя крышка совместно с валом привода заднего моста, также подлежит демонтажу. Ведущий вал и фланцы на нем, снимаем совместно с приводом переднего моста.

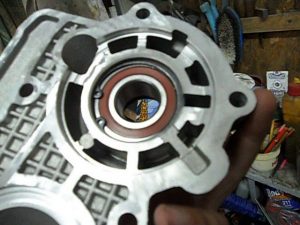

Далее нужно изъять вал привода переднего моста из картера. И наконец то вы добрались до подшипника. Выньте его вместе с упорным кольцом и маслоотражателем. Извлеките из задней крышки вал привода заднего моста.
Потом снимите крышку, которая защищает передний подшипник ведущего вала и смотровой люк. Далее демонтируйте кронштейн рычага, который переключает передачи, снимите стопорную шайбу. И потом очень просто вам можно будет снять ось и рычаг.
Следующим этап – это снятие каждое из установочных колец, заднего подшипника, которые «сидят» на промежуточном и ведущем валах. Достаем их из раздатки.
Потом производим снятие заднего подшипника, убераем упорное кольцо. Снятие подшипника делается при помощи специального съемника. Достаем шестеренку, которая находится на ведущем вале пониженной передачи (совместно с втулкой). Муфта переключения передач, ступица, а также шестерня, также подлежит демонтажу.
Далее разбирайте дифференциал. Для этого нужно выпресовать сальники, которые находятся в картере привода переднего моста. Обратите внимание на их состояние. Как правило, их все нужно поменять.
Когда вы съемниками сняли подшипники, то установите новые, которые вы предварительно купили в специализированном автомагазине. Не советуем покупать подшипники на базаре или с рук. Вы можете приобрести бракованный, некачественный товар. Тогда снова потратите время, деньги и настроение, а прослужат они вам недолго.
При монтаже подшипников не забудьте смазать посадочные места литолом 24.
Сборку всех деталей раздаточной коробки выполняйте в обратном порядке, как вы делали при демонтаже.
После установки раздатки обязательно залейте качественное масло и проверьте при езде на наличие шума.
Не используйте отработанное масло, если даже оно не выходило свой срок эксплуатации.
Еще несколько советов:
— при демонтаже раздаточной коробки, чтобы все детали хорошо, без проблем откручивались необходимо их побрызгать проникающей, смазывающей жидкостью ВД 40;
— ведущий и промежуточный вал необходимо устанавливать в раздаточную коробку всесте;
— не забудьте смазать сальники также Литолом 24;
— все болтовые соединения желательно закрчивать динамометрическим ключом. Однако, если у вас его нет, то можно поступить таким образом: закрутите до конца болты и гайки и потом против часовой стрелки ослабьте их повернув ключ на двадцать градусов.
Следую вышеуказанной инструкции, вы без проблем сможете самостоятельно выполнить ремонт и заменить подшипники в раздаточной коробке на автомобиле ВАЗ «НИВА».
Если у вас возникнут вопросы, то вы всегда сможете задать их в комментариях, на нашем сайте. Буду рад дать дельный совет.
