Производим замену подшипника электродвигателя собственными руками

Прочитав данную статью, вы сможете самостоятельно заменить подшипники на электрическом двигателе.



Основная функция электродвигателя – это создание вращения. Чтобы убрать трение при вращении, необходимы подшипники.

Однако они иногда выходят из строя при эксплуатации.



Как же устранить поломку и произвести замену подшипников на электрическом двигателе?

 Нужно своевременно проводить диагностику и техническое обслуживание изделий. Так они прослужат вам значительно дольше.

Чтобы заменить подшипники, необходима разборка электродвигателя.



Проверяем выход из строя подшипников на электродвигателе

 Нужно всегда обращать внимание на состояние деталей двигателя.

Когда износ параметров подшипника выходит за допустимые рамки технических характеристик – происходит увеличенный гул мотора и дисбаланс его.

Если вы пропустите этот момент, то в дальнейшем может случиться непоправимое. Вращающийся якорь начнет задевать неподвижный статор и электродвигатель заклинит. Возможно повреждение обмотки якоря. Замена его или перемотка – дорогостоящее удовольствие.

Для проверки выработки деталей можно обратиться в электротехническую мастерскую. Однако за это нужно заплатить.

Сэкономьте деньги.

Я вам советую проверить исправность подшипников своими руками.

Это сделать просто.

Поступите таким образом:



— установите электрический двигатель на ровной поверхности;

— попробуйте вращать вал;

— если ротор вращается с царапающим звуком и тем более заедает за что-то, — первый признак выхода из строя подшипника;

— плюс еще он вращается неравномерно;



Теперь нужно проверить люфт в деталях.

Во всех подшипниках, в том числе и новых, имеются люфты как продольные, так и радиальные.

Это нормальное явление и предусмотрено заводом-изготовителем.

Самое главное чтобы люфт был не более того, что указано в технических характеристиках подшипника.



Проверяем радиальный люфт:



— ставим электродвижок на ровную поверхность;

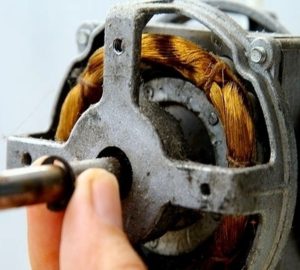

— отклоняем рукой вал в различные стороны;

— допускается малое отклонение.



Чем больше двигатель, больше может быть отклонение.

Для типов двигателей, которые используются в быту, эти отклонения очень малы.



Проверка люфта осевого:



— опять же рукой берем вал и тянем на себя или вдавливаем в двигатель.

— смещение в любую сторону не должно быть больше трех миллиметров.



При обнаружении значительных царапин на роторе необходима его замена.



Подготовка к ремонту

 Для качественного ремонта по замене подшипника на электродвигателе необходимо скомплектовать инструмент и приспособления.



Сделайте это по такому списку:



— отвертка, молоток, плоскогубцы, круглогубцы;

— смазывающая проникающая жидкость ВД40;

— съемник;



Обязательно ознакомьтесь с чертежом или схемой самого электродвигателя.



Пошаговая инструкция демонтажа подшипников

 Разборку электрического двигателя выполняйте по следующим правилам:



— отключите электрический двигатель от сети;

— иногда в схемах двигателя присутствуют конденсаторы. Разрядите их;

— выемку ротора из статора выполняйте без перекоса. Удары наносите аккуратно;

— не забудьте отсоединить двигатель от механизмов, которые вращаются при помощи его;

— следите, чтобы не погнуть вал. Не оборвите обмотку;

— пометьте маркером места крышки и корпуса. При отсутствии шпонки обозначьте меткой расположение вала и вентилятора. При сборке это вам будет необходимо.

В противном случае, если вы не соберете все по меткам, то будет дисбаланс вентилятора.



Двигатели бывают различных типов:



— асинхронные;

— синхронные.



Рассмотрим по очередности их разборку.

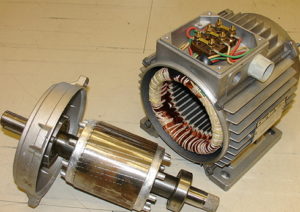

Демонтаж асинхронного двигателя выполняем так:



— необходимо выкрутить винты и снять защитный кожух вентилятора;

— маркером наносим пометки;

— убираем вентилятор, который крепится на двух болтах;

— выкручиваем крепеж, удерживающий заднюю и переднюю крышки;



Сложным этапом в демонтаже, является снятие крышки задней.



Если электродвигатель небольшой, нужно подковырнуть отверткой крышку по всему периметру соединения с корпусом.



По двигателю средних размеров снимаем крышку, ударяя молотком с применением металлического стержня. Ударять необходимо периодически с разных сторон, иначе крышку перекосит. Не нужно ударять по ушкам крепления двигателя. Вы их сломаете.



Мощные электрические двигатели демонтаж крышки выполняем съемником или прессом.



У некоторых видов двигателей предусмотрены отверстия с резьбой. Поочередно ввинчивая болты в них, крышка снимается.

И щиты подшипников не перекашиваются.

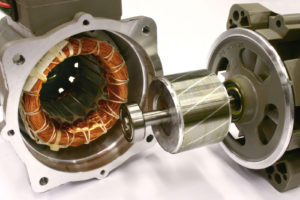

Сняв крышку можно вынимать ротор.



Разборка синхронных электродвигателей выполняется намного легче. Самое главное – не требуется никакая выбивка.

Достаточно произвести разборку корпуса.



Снимать подшипники с вала ротора необходимо съемником.

Они бывают различные по конструкции и разных размеров.

Для мощных электродвигателей применяют съемники с тремя или четырьмя лапками.

На более мелких двигателях подшипники демонтируются съемниками укомплектованными планкой или пластиной для захвата.

При снятии подшипника необходимо учитывать, что упираться нужно во внутреннюю обойму.

Применяйте металлическую вставку.

Не забывайте обрызгать проникающей жидкостью ВД40.



Монтаж детали

 Заменяемый подшипник должен быть по размерам точно такой же, как и старый.

Нужно очистить посадочное место подшипника от грязи и ржавчины. Протереть керосином, вытереть тряпкой и смазать.

При помощи вставки металлической вбиваем деталь на вал. Смотрим, чтобы не было перекосов.

Для упрощения процесса одевания подшипника – нагрейте его в масле машинном, которое закипело.

Возьмите его крючком или тряпкой и продолжайте монтаж.



Смазываем подшипник электродвигателя

 Вы смонтировали подшипник на вал электрического двигателя.

Чтобы он долго прослужил, его необходимо смазать.

Смазка должна быть густой.

Используйте литол №24. Он выдерживает обороты двигателя до 3000 в минуту.

Если обороты больше, то нужно использовать ЦИАТИМ 202.

Заполнять подшипник смазкой нужно наполовину, если обороты 3000.

И наполните только на треть при более 3000.



Эксплуатационные температуры работы подшипников

 Вы должны знать, что максимальная температура электромоторов должна быть не более:



— для шариковых и роликовых подшипников (подшипники качения) – до 100 градусов по Цельсию. Это, как правило, бытовые электроприборы;

— подшипников скольжения – до 80 градусов, а масла не более 65.



Однако имеются производственные электродвигатели, которые выдерживают и большую температуру.



Ознакомившись с настоящей статьей – вы можете смело приступать в замене вышедшего из строя подшипника на электрическом двигателе самостоятельно.

Если же у вас возникнут вопросы или проблемы с заменой и ремонтом – обращайтесь ко мне в комментарии.

Не считаясь со временем – обязательно отвечу на все ваши вопросы.

И заметьте – бесплатно
